对空情报雷达站电磁环境防护要求

1 主题内容与适用范围

    本标准规定了对空情报雷达站对高压架空输电线路、变电站、铁路、汽车公路和工、科、医射频设备等电磁辐射的防护要求，并规定了对空情报雷达站和其他无线电业务之间协调的依据。
    本标准适用于工作频率为80～3000MHz频段内的对空情报雷达站。

2 术语

2.1 对空情报雷达站 air defense surveillance radar station
    对空情报雷达站由对空情报雷达、询问机以及附属设备等组成，在防空和空中交通管制系统中，用来搜索、监视和识别空中目标，测定其坐标。对空情报雷达一般包括警戒、引导、测高、目标指示、航管雷达等。
2.2 雷达站电磁环境 radar station electromagnetic environment
    雷达站周围，自然和人为的各种电磁辐射在雷达工作频段内的电磁能量、时间及空间分布的总体。
2.3 最大容许干扰电压 maximum permitted interference voltage
    在不能完全避免有害干扰的条件下，根据干扰防护准则确定的雷达接收机输入端容许的最大干扰电压。
2.4 最大容许干扰场强 maximum permitted interference field strengrh
    雷达接收机输入端干扰电压为最大容许值时，在雷达天线中心高度处的干扰场强。
2.5 雷达站防护间距 radar station protection distance
    能满足干扰防护准则要求的雷达天线与各干扰源之间的最小间隔距离。
2.6 干扰时间 interference duration
    雷达接收机输入端干扰电压超过最大容许值的持续时间。
2.7 电磁障碍物 electromagnetic obstacle
    能对雷达所辐射的高频电磁波产生遮蔽和干扰影响的设施，统称电磁障碍物。

3 干扰防护准则

3.1 对空情报雷达在有源干扰不可避免的条件下，容许有不大于5%的探测距离损失。
3.1.1 对白噪声干扰，雷达接收机输入端的最大容许干扰电压为：

         (1)

式中：Ujfmax---接收机输入端最大容许干扰电压有效值，μV；
      Unf---等效到接收机输入端的系统噪声电压有效值，μV。取值见表1。

表1 接收机输入端等效噪声电压

3.1.2 对不同性质的随机高频脉冲干扰，在雷达接收机输入端的最大容许干扰电压为：

         (2)

式中：C -- 相对于白噪声最大容许干扰电压的增量系数，取值见表2。

表2 不同性质随机高频脉冲干扰的增量系数

3.1.3 对接收机通频带以外的调幅、调频干扰信号，在雷达接收机输入端的最大容许干扰电压。
3.1.3.1 接收机输入端对通频带外邻频干扰信号的最大容许干扰电压为：

         (3)

式中：Uip△fmax---接收机通频带外的最大容许干扰电压峰值，dB(μV)；
      Ujpmax---接收机通频带内最大容许干扰电压峰值，取值见表3；
      K△f---干扰信号频率偏离接收机工作频率△f时的接收机带外抑制系数，dB，取值见表4。

表3 接收机通频带内最大容许干扰电压

表4 接收机带外抑制系数

3.1.3.2 干扰信号频率fj满足(4)式条件时，在雷达接收机输入端的干扰电压应小于85dB(μV)。

         (4)

式中：fj---干扰信号频率，MHz；
      n---本振频率的谐波次数，正整数1，2，3；
      fLO---接收机本振频率，MHz；
      fI---接收机中频频率，MHz；
      m---干扰频率的谐波次数，正整数1，2，3。

3.1.3.3 如果有两上或两个以上的干扰信号同时进入雷达接收机输入端，其频率满足产生二、三阶互调干扰条件时，其中一个干扰信号的电压应低于60dB(μV)。
3.1.3.4 在雷达接收机高放通带外,干扰信号频率不满足(4)式和互调干扰条件时,干扰信号电压应小于110dB(μV)。
3.2 电磁障碍物对雷达探测距离影响的损失，不超过探测距离的5%。
3.3 一次连接干扰时间不超过10s、两次干扰的间隔时间不少于10s、每小时累计干扰时间不超过工作时间的5%。

4 防护间距

    对空情报雷达站对各种干扰源的防护间距见表5。

表5 防护间距

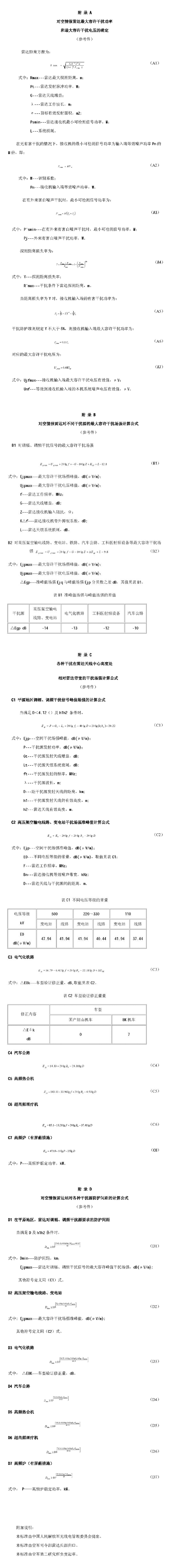

    注：a.特殊情况下，按干扰防护准则的要求，参照有关附录进行测算。
        b.雷达对调幅、调频信号发送设备的防护间距按有关附录中的方法计算。
